Вазы

[EcuFixx]

Проверено Приора Bosch 17.9.7. 21126-1411020-40. Также проверен блок М75
Ителма 21126-1411020-47



[EcuFixx]

Проверено Bosch M7.9.7 новая аппаратная реализация (M7.9.7+) Шевроле Нива, так же подходит для Январь 7.2 проверено



[EcuFixx]

Проверено на блоке 11186-1411020-22
LADA GRANTA/DATSUN 1.6L 8V, МКПП

М74 калина е-газ

A1 Вход. Датчик коленвала x1 на 2 ой фиолетовый
B4 Выход. Главное реле x1
h1 x2 Питание после реле можно постоянку подать

F4 Выход. Форсунка 1 го цилиндра x1
G4 Выход. Форсунка 2 го цилиндра x1
H4 Выход. Форсунка 3 го цилиндра
J4 Выход. Форсунка 4 го цилиндра

E4 Масса электроники x2
f2 Замок зажигания, клемма 15 x2

L1 Выход. Катушка зажигания 1,4 цилиндр на 2 провода любых x1
M1 Выход. Катушка зажигания 2,3 цилиндр

F1 Выход. Лампа «Check Engine» x2 на 5 пин тестера
G1 Выход. Реле топливного насос x2
d2 k-line x2



[EcuFixx]

M74.8 M74.9

• Большой разъем
• M 1 - Катушка 2-3
• L 1 - Катушка 1-4
• J 4 -Форс 4
• H 4 - Форс 3
• G 4 - Форс 2
• F 4 - Форс 1
• А1 - ПДКВ
• B 1 - ПДКВ
• C 3 - MAP
• D 3 - ДТОЖ
• G 4 - ПДРВ
• Маленки Разъем
• H 1,2 +12
• F 2 +15
• G 2,3,4 - Масса
• A 1 - Реле кандера
• С 1 - Реле вентилятора 1
• D 1 Реле вентилятора 2
• Е 1 Главное Реле
• G 1 Реле топливного насоса
  -



[EcuFixx]

M74 CAN



[EcuFixx]

EMS 3132



[EcuFixx]

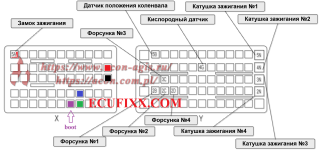

M86
